Для устройства сетей электроснабжения необходимо выполнить ряд мероприятий, основное из которых - прокладка кабельных линий. Выполнение данных работ осуществляется в соответствии со специальными технологиями, включающими в себя различные способы монтажа - начиная от воздушных ЛЭП и заканчивая подземными каналами и специальными сооружениями. От выбора оптимальных монтажных вариантов будет зависеть дальнейшая бесперебойная работа электроустановки. При этом, необходимо учитывать, что для каждого вида монтажа существуют нормативные и технические регламенты.

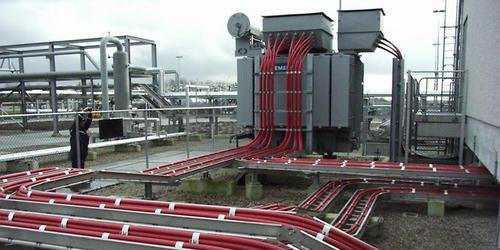

Способы прокладки кабельных линий



Кабельные линии больших сечений используются, в основном, на промышленных предприятиях, работающих со всеми классами напряжений. Они могут прокладываться как внутри зданий и сооружений, так и на прилегающей территории.



Прокладка кабелей осуществляется следующими способами:



• Открытым способом.


• В металлических трубах, проложенных скрытым или открытым способом.


• Прокладка с использованием коробов и кабельных лотков.


• Использование кабельных каналов.


• Подвеска кабелей на несущих тросах.


• Прокладка в специальных кабельных сооружениях.



Для предотвращения получения кабельными линиями механических повреждений используются кабели с бронированной оболочкой и негорючим покрытием. Места переходов кабельных линий между помещениями защищаются специальными муфтами и блоками. Также, производится запенивание отверстий негорючией пеной. Это делается с целью исключения воздушной тяги из помещения, где произошло возгорание.



Правила прокладки кабельных линий

Способ прокладки кабельных линий и выбор типа кабеля считается одним из наиболее ответственных этапов при выполнении строительно-монтажных работ и определяются Правилами устройства электроустановок – ПУЭ.

Если от электрической станции до ввода потребителя кабель прокладывается обособлено, необходимо выполнить лишь механические требования.

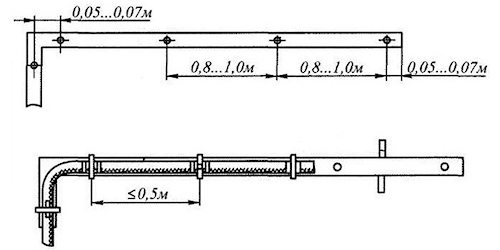

Вдоль стен или несущих конструкций, проводка крепится на монтажные клипсы. Если прочность точек крепления вызывает сомнения, можно провести силовой кабель по направляющей - бандажной стальной полосе или несущему тросу.



Воздушная прокладка (кабель свободно подвешен от одной точки крепления до другой) требует либо прочной несущей оболочки, либо системы подвеса. Чаще всего, используется стальной трос.

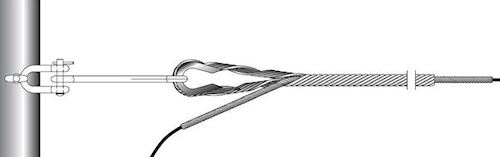

Если провод является самонесущим, применяются специальные натяжные зажимы. Кабель в точке подхода к стене или иной конструкции фиксируется в приспособлении, а его свободный конец направляется к точке ввода.

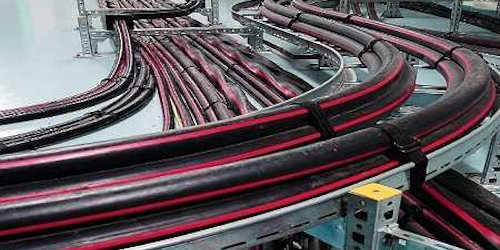

Широко распространена прокладка силового кабеля в лотках. Однако, существуют некоторые ограничения. Совместная прокладка силовых и слаботочных кабелей регламентирована ПУЭ. Жестких запретов нет, за исключением резервирующих линий питания - они прокладываются отдельно. Это связано с сильными помехами, формирующимися в силовых кабелях, при учете отсутствия брони, подключенной к защитному заземлению.

При этом, характер помех меняется с изменением нагрузки. Поэтому, силовые, сигнальные и управляющие линии необходимо разносить по разным сторонам короба, а лучше - в отдельные лотки.

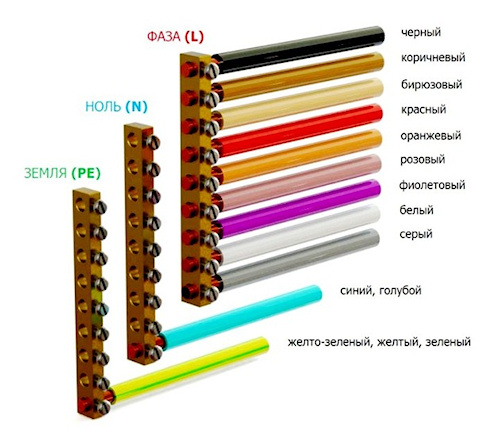

Цветовая маркировка

Правило устройства электроустановок предписывают использовать следующие цвета:

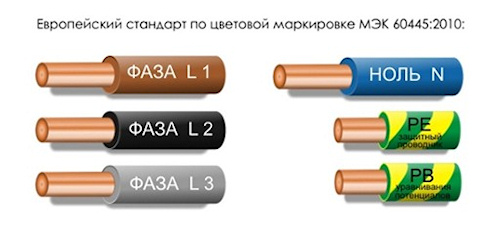

Европейская цветовая маркировка фаз отличается от требований ПУЭ:



Подбор сечения кабеля

Один из важных параметров — сечение жилы. Ниже приведена таблица соответствия токов нагрузки и сечений проводников.



Выбор сечения кабеля
